La funzionalità di una scatola piena di sassi

Il termine gabion/gabbione, dall'italiano gabbione (“grande gabbia”), compare in inglese verso la metà ‘500, con un significato legato soprattutto all'impiego militare; l'idea è semplice e potente: è un contenitore, prima vegetale, poi metallico, riempito con terra, pietrame o materiale inerte, capace di diventare un elemento costruttivo pesante, drenante e “adattabile”.

Il principio del “contenitore + riempimento” già esisteva da tempo, le ceste e cilindri intrecciati con vegetali analoghi, riempite di pietrame o terra, venivano assemblate per ottenere un volume stabile.

Un documento tecnico storico (settore stradale/idraulico) descrive proprio questa transizione: da ceste in materiale vegetale riempite di pietra verso cestoni in rete metallica.

In ambito militare, il gabion è identificato come cestello cilindrico senza fondo e senza copertura, riempito di terra “in opera”, usato per rivestire e proteggere trincee e posizioni; oggi i sacchi di sabbia sono diventati elementi cubici ed utilizzati nella difesa militare nonché fonte di brevetto con il nome di Hesko Bastion.

Le fascinate, opere “povere” ma efficaci, sono tutt'oggi utilizzate nelle difese idrauliche tradizionali, come sponde, difese longitudinali, alvei fluviali; l'uso combinato di fascine e palificate (per creare una struttura di appoggio), pietrame (per il peso e la resistenza), terreno e materiali reperiti localmente, rappresentano una soluzione efficace soprattutto in rispetto della architettura o che dir si voglia di ingegneria naturalistica.

L'obiettivo di ieri e di oggi è lo stesso: stabilizzare, drenare e proteggere dall'erosione senza bloccare completamente l'acqua, cioè evitando di trasformare la sponda in un elemento rigido ed impermeabile.

Il “salto” concettuale del gabbione nasce nel momento in cui le fascine povere vengono sostituite dal pietrame, confinato in celle/cestoni che mantengono forma e prestazioni anche con piccoli assestamenti, le massicciate e le scogliere (rip-rap) si contengono e si delimitano.

Il gabbione diventa “standard” in ambito militare già tra ‘500 e ‘700, i gabbioni e il “modulo” della fortificazione campale e d'assedio, la facilità di trasporto, la rapidità per la messa in opera e la capacità di assorbire, una volta riempiti, gli impatti e le schegge, li tendono unici come struttura muraria difensiva.

Su Vauban e la codificazione dell'ingegneria militare (fortificazioni e assedi) esistono riferimenti storici che mostrano quanto questi sistemi fossero parte dell'arsenale tecnico del tempo.

La “rinascita” architettonica è documentata anche in ambito editoriale: si cita perfino Leonardo da Vinci per un uso “proto-gabbione” (corbeille Leonard) in fondazioni a Milano, come esempio storico spesso richiamato quando si racconta l'idea del contenitore lapideo.

Il salto industriale nell'utilizzo della rete metallica permette al gabbione di rafforzare le caratteristiche evidenziate nell'uso militare, inoltre la rete, grazie alla zincatura diventa elemento durevole nel tempo.

L'applicazione così della rete esagonale a doppia torsione diventa un riferimento: la rete metallica non conta solo “che sia una rete”, ma come è fatta.

La maglia esagonale a doppia torsione offre buona integrità anche in caso di rottura di un solo filo, la deformazione resta localizzata e la maglia non “si apre” facilmente rispetto ad altre geometrie.

Interessante notare che un documento tecnico-statale statunitense (anni di adozione e specifiche) racconta anche la fase in cui le specifiche tendevano a richiedere maglie esagonali (legate a produttori europei) rispetto a soluzioni a maglia rettangolare.

Così tra la fine ‘800 / inizi ‘900, i gabbioni metallici prendono forma, le scatole si delineano verso forme più “ingegnerizzate” e standardizzate, con evoluzione delle geometrie e inizio della diffusione su grandi opere.

Nel secondo dopoguerra, cresce l'attenzione alla durabilità del filo: non basta la zincatura “base”, servono protezioni migliori per ambienti aggressivi (umidi, salini, con cicli gelo/disgelo, ecc.).

La letteratura aziendale sintetizza bene l'evoluzione verso zincature e rivestimenti, nasce la galvanizzazione “pesante” e rivestimenti polimerici. Per opere idrauliche e controllo erosione in alveo/sponda si diffonde la logica del gabbione “basso e largo”: il materasso.

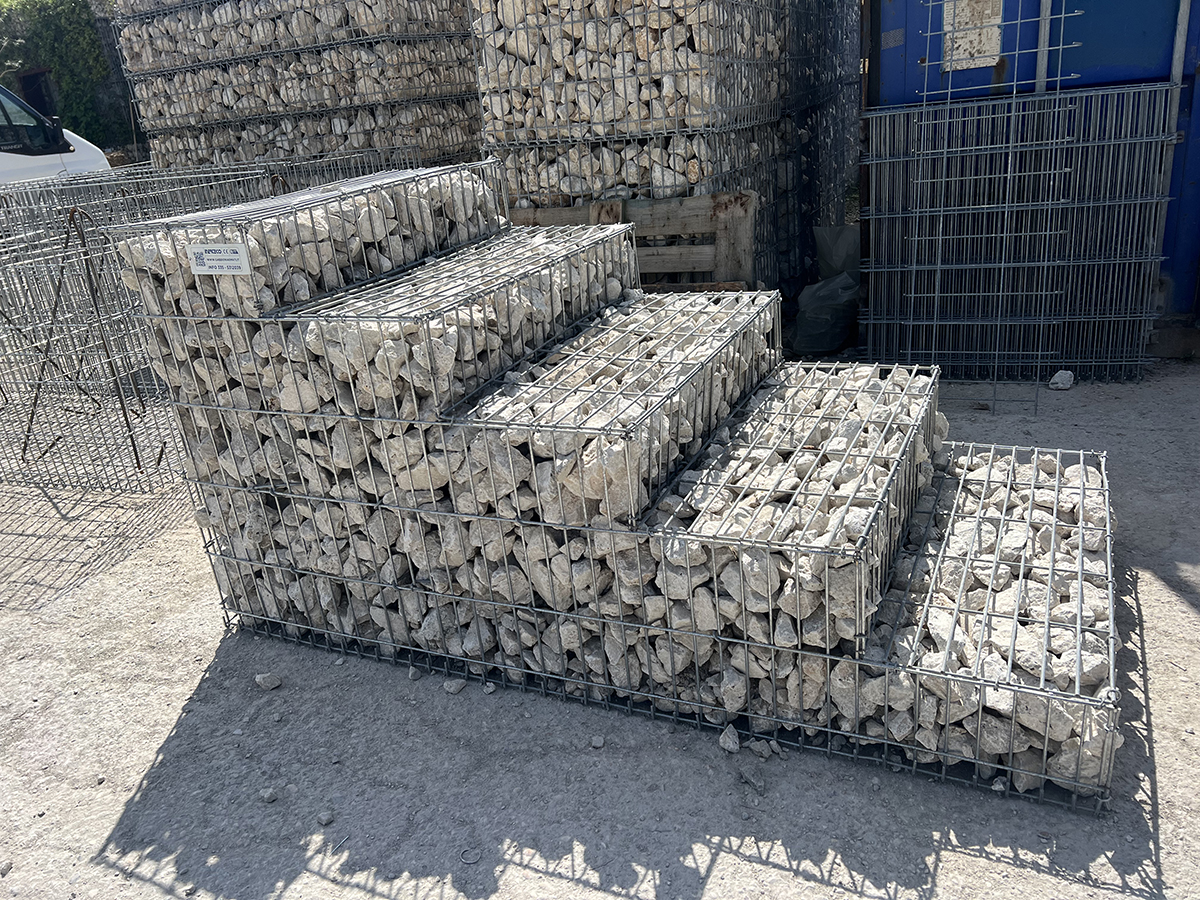

Oggi la famiglia dei gabbioni contemporanei diventa prestazione “multiuso” non solo contenimento, ma include sistemi e varianti pensati per obiettivi specifici:

• Sostegno e contenimento (muri a gravità, opere di sostegno flessibili)
• Protezione spondale e opere idrauliche (rivestimenti, difese longitudinali, materassi)
• Mitigazione rischio (opere dissipative, in certe configurazioni)
• Architettura (strutture portanti di fabbricati)
• Paesaggio (schermature, facciate drenanti, elementi estetici)

Negli ultimi anni, tra aumento del costo della manodopera e necessità di ridurre i tempi di intervento, soprattutto nei casi di emergenza (frane, erosioni spondali, ripristini post-evento), i gabbioni metallici portanti stanno consolidando un ruolo crescente come soluzione tecnico-costruttiva ad alta efficacia operativa.

Il punto non è solo “costruire un muro”: spesso si tratta di mettere in sicurezza rapidamente un versante o una sponda prima che un dissesto si ampli, in un contesto in cui gli eventi meteo intensi e concentrati rendono le finestre operative più strette.

In questo scenario, la differenza è tra i cantieri che partono e finiscono in fretta, con meno fasi intermedie e minore esposizione al rischio.

Il confronto con i gabbioni tradizionali in rete a maglia esagonale è utile per capire il cambio di passo. Un gabbione “classico”, assemblato e riempito in opera, richiede tempi legati a una sequenza di attività: predisposizione dell'area di stoccaggio, montaggio delle gabbie, movimentazione e selezione del pietrame, riempimento e legature. Indicativamente, la realizzazione completa di un elemento può richiedere … ore/giorni (dato da inserire), mentre la posa di un gabbione portante pre-assemblato e già predisposto per la movimentazione può avvenire in … minuti/ore (dato da inserire), riducendo drasticamente la durata della fase più critica: quella in cui si lavora “a ridosso” del fronte instabile.

1. Tempo medio per realizzare/posare un gabbione a maglia esagonale (es. per 2×1×1),
2. Tempo medio per posare un gabbione portante equivalente,

C'è poi un elemento spesso sottovalutato, ma decisivo: la sicurezza degli operatori. Il gabbione portante consente che molte operazioni avvengano a distanza, con l'addetto manovratore mezzi meccanici nell'apparecchio di sollevamento o nell'autogru, evitando permanenze prolungate in scarpata o in aree a rischio di cedimento, caduta materiale o condizioni difficili (alvei, fossi, terreni saturi).

Anche sul piano logistico il vantaggio è evidente. Quando si lavora con gabbioni da riempire in opera, il cantiere richiede spazi e fasi dedicate: area per lo scarico e la gestione degli inerti, zona di montaggio delle gabbie, movimentazioni ripetute del pietrame e, spesso, passaggi multipli di mezzi e personale.

Con i gabbioni portanti, invece, si riducono le “stazioni” di lavorazione: in molti casi basta un solo operatore addetto alla movimentazione, con un escavatore abilitato anche al sollevamento si può alternare le attività di modellazione del terreno e la posa del manufatto senza duplicare attrezzature e squadre.

Naturalmente, non esiste una soluzione “taglia unica”: il sistema va sempre dimensionato in base a geometrie, spinte e condizioni del sito. Nei muri a gravità, formati diffusi sono il 2×1×1 m, ma non mancano configurazioni più basse (ad esempio moduli da 1 m o 0,50 m di altezza) o con dimensioni diverse, scelte in funzione di stabilità, maneggevolezza e sequenza di posa.

In sintesi, la crescita d'interesse verso i gabbioni metallici portanti è la risposta tecnica a un'esigenza molto concreta—fare prima, con meno cantiere, e con meno esposizione al rischio, soprattutto quando il tempo è la variabile più critica.

La possibilità di stabilizzare e vibrocostipare il gabione durante il riempimento ha un effetto diretto sulla qualità del manufatto: riduce i vuoti interni, migliora la disposizione degli inerti e contribuisce a ottenere un elemento più compatto e stabile. In pratica, si limita una delle criticità tipiche dei riempimenti “a gravità”, dove l'assestamento naturale non sempre garantisce uniformità e continuità volumetrica.

Parallelamente, il mercato sta introducendo un numero crescente di varianti tecniche, ormai adottate da diverse imprese. Al netto delle certificazioni e delle verifiche richieste (nonché del rispetto dei requisiti ambientali applicabili), questa evoluzione apre anche alla possibilità di differenziare le finiture esterne: non più soltanto rete zincata, ma anche soluzioni con aspetto architettonico più marcato, come il corten, oltre a fili con spessori e configurazioni differenti.

Dal punto di vista costruttivo, la gabbia armata portante lavora su diametri importanti: lo spessore del filo è in genere non inferiore a 4 mm, con una fascia molto utilizzata tra 5,8 e 6 mm. Le configurazioni possono variare: singolo filo oppure soluzioni a doppio spessore, in funzione di prestazioni richieste, maneggevolezza e modalità di posa.

Un altro elemento che incide sulla resa finale è la presenza di tiranti interni (o dispositivi anti-spanciamento), che contribuiscono a mantenere la geometria del manufatto, stabilizzando le facce e migliorando l'ordine del riempimento. Anche la logica di movimentazione è diventata più “ingegnerizzata”: la predisposizione di ganci in posizione baricentrica consente sollevamenti più controllati e riduce il rischio di rotazioni indesiderate durante la posa; sul mercato italiano sono presenti diversi sistemi di aggancio: alcune soluzioni non si limitano al sollevamento, ma aiutano anche il corretto accostamento tra elementi, favorendo un avvicinamento preciso e una migliore continuità tra un gabbione e l'altro, con vantaggi sia in termini di stabilità geometrica sia di finitura del paramento.

Posa e prestazioni: il gabbione portante è una soluzione “di massa” ma non improvvisata

Comportamento strutturale: un'opera “a gravità” che ripartisce le spinte

Quando una sponda è instabile, il gabbione portante lavora come sostegno gravitario: contrasta le spinte grazie alla propria massa e alla capacità del sistema di “appoggiarsi” e stabilizzarsi sul terreno. La resistenza deriva da una combinazione di fattori:

• peso proprio del manufatto (e del treno di elementi accostati),
• attrito alla base e attrito tra moduli adiacenti,
• interblocco e ammorsamento tra elementi che limitano scorrimenti locali,
• distribuzione diffusa dei carichi attraverso la tessitura lapidea interna.

Il vantaggio operativo è che si tratta di un sistema incrementale: la capacità di trattenuta può essere aumentata ampliando base e altezza o aggiungendo moduli, senza attendere tempi di maturazione tipici di altre tecnologie e con minore dipendenza da opere provvisionali complesse.

Rimovibilità: non solo logistica, ma scelta tecnica

La rimovibilità non va letta come un dettaglio secondario: è una caratteristica progettuale che rende il manufatto reversibile e gestibile. In pratica significa poter:

• movimentare gli elementi con mezzi d'opera (gru o escavatore attrezzato),
• posare e riprendere i moduli in sicurezza anche in contesti con accesso limitato,
• riposizionare l'opera in caso di manutenzioni, ripristini programmati o variazioni morfologiche.

In ambiente fluviale questo aspetto diventa particolarmente utile: riduce i tempi di esposizione degli operatori alle aree critiche e consente di adattare la configurazione dell'opera a condizioni idrauliche che possono cambiare nel tempo.

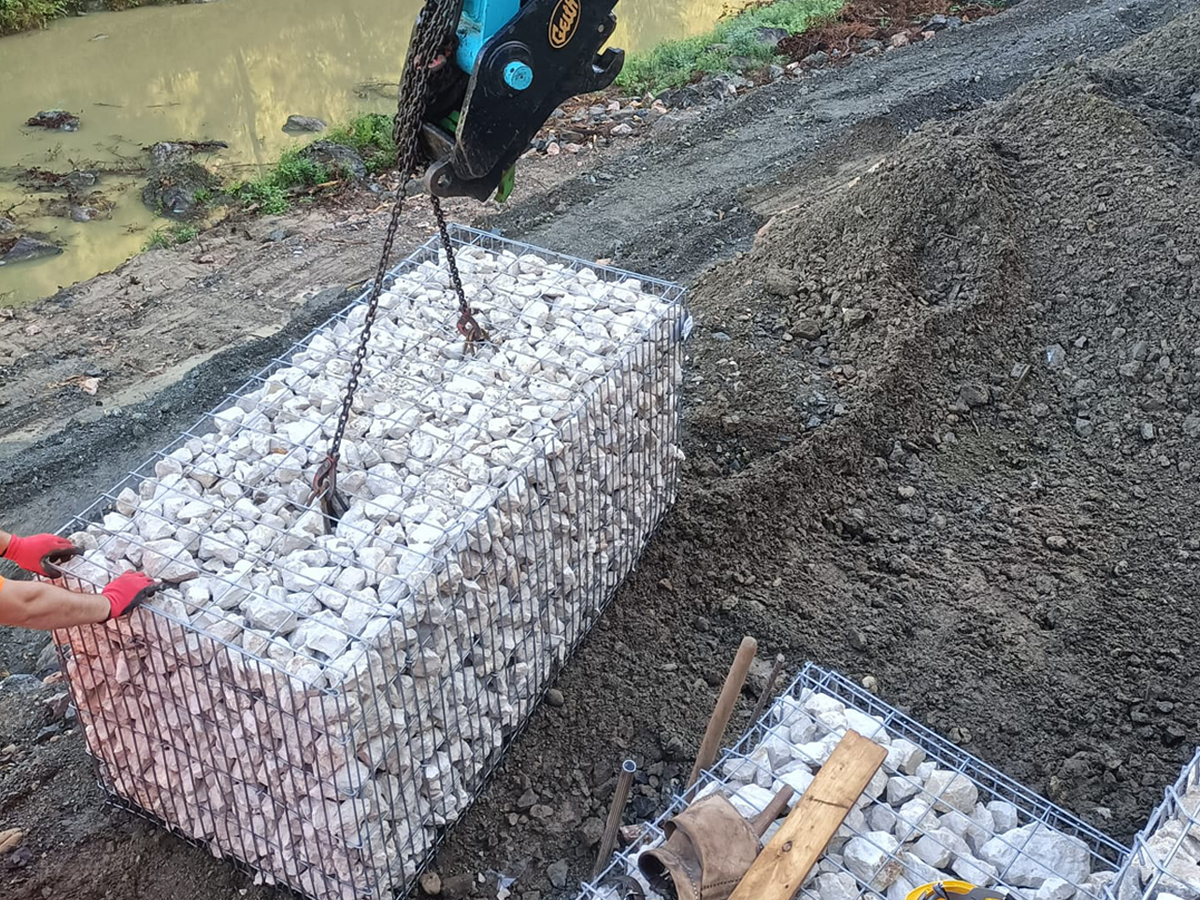

Vincolo baricentrico: sollevare meglio per posare meglio

Nei gabbioni armati, l'aggancio in prossimità del baricentro non è un vezzo meccanico: è un modo per controllare l'assetto del manufatto durante il sollevamento. I benefici sono concreti:

• meno rotazioni e sbandamenti,
• maggiore precisione di posa “a distanza” in aree critiche (sponde instabili, scarpate, alveo),
• miglior accostamento tra moduli, con fronti più continui e meglio ammorsati.

Dal punto di vista esecutivo, ciò si traduce in meno correzioni manuali e in una geometria più ripetibile: un dettaglio che incide molto sulla qualità finale di una cortina di contenimento.

Vibrocostipazione: più densità, più massa utile, meno vuoti

La vibrocostipazione non serve solo a “riempire bene”: aumenta la prestazione gravitaria perché porta il riempimento a una densità maggiore. In termini pratici:

• diminuisce la porosità interna e quindi i vuoti tra gli inerti,
• aumenta la massa efficace a parità di volume,
• riduce gli assestamenti post-posa,
• migliora la stabilità durante movimentazione e sotto azioni dinamiche (urti, sollecitazioni idrauliche, vibrazioni).

Semplificando: a parità di ingombro, il blocco pesa “meglio” e si muove meno, perché l'interno lavora come un insieme più coerente.

Selezione e pulizia degli inerti: un dettaglio che cambia la durabilità

La qualità dell'inerte è determinante. La riduzione delle frazioni troppo fini o frantumate incide su aspetti spesso trascurati ma decisivi:

• meno dispersione durante trasporto e posa (minor “fuga” di materiale minuto),
• migliore interblocco tra elementi lapidei,
• minore probabilità di fuoriuscita attraverso la maglia e maggiore integrità nel tempo.

In fase di sollevamento, inoltre, la riduzione delle frazioni minute limita la perdita di materiale e aiuta a mantenere più costanti peso e geometria del manufatto.

Prestazioni in alveo: massa e modularità contro corrente e scalzamento

In contesti fluviali, oltre alle spinte del terreno entrano in gioco azioni aggiuntive:

• sovrappressioni locali e spinta idrostatica,
• corrente, turbolenze, impatti di detriti,
• soprattutto scalzamento al piede (erosione di fondo).

Il gabbione portante, grazie a massa e modularità, può offrire buone prestazioni contro trascinamento e urti. Resta però un punto fermo: la resa reale dipende dalla corretta quota di posa, dalla protezione del piede e dalla continuità dell'accostamento tra moduli. In altre parole, la “robustezza” del singolo elemento funziona davvero solo se il sistema è messo in opera con criteri coerenti con le sollecitazioni attese.

Ogni opera che lavora “per peso” nasce da un presupposto semplice: la massa funziona solo se il terreno la regge. Per questo, prima della posa, l'analisi preventiva deve sempre considerare altezza e spessore dell'opera, condizioni del piano di appoggio e capacità del suolo di distribuire i carichi senza cedimenti differenziali. In terreni competenti può essere sufficiente una regolarizzazione del piano con materiale arido e stabilizzazione superficiale; in altri casi si rende necessario un basamento di ripartizione o una soluzione che garantisca uniformità e portanza.

Sono valutazioni che non si improvvisano: dipendono da indicazioni tecniche di natura geologica e geotecnica, oltre che dalle scelte progettuali. Proprio qui si misura la versatilità dei sistemi a gabbioni: se ben dimensionati e inseriti nel contesto, possono essere adottati anche in opere di grande scala. L'esperienza maturata dall'impresa Inerteco negli anni testimonia come questi sistemi possano arrivare a configurazioni murarie importanti, con altezze complessive che in casi specifici possono raggiungere anche valori molto elevati. In questi scenari, però, la “semplicità” del manufatto non equivale a semplicità di calcolo: entrano in gioco parametri e verifiche tipici della progettazione specialistica.

A cura di Daniela Gallo
direttore tecnico INERTECO
